产品选型表：

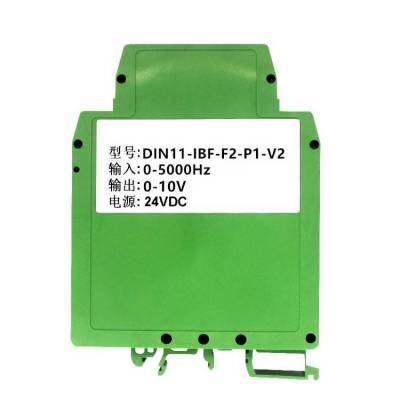

DIN11 IBF – F□ - P□ – V(A)□

产品选型举例：

例 1：输入：0-1KHz；电源：24V ；输出：0-5V 型号：DIN11 IBF F1-P1-V1

例 2：输入：0-5KHz；电源：12V ；输出：4-20mA 型号：DIN11 IBF F2-P2-A4

例 3：输入：0-10KHz；电源：24V ；输出：0-10V 型号：DIN11 IBF F3-P1-V2

例 4：输入：0-10KHz；电源：24V ；输出：4-20mA 型号：DIN11 IBF F3-P1-A4

例 5：输入：用户自定义；电源：24V ；输出：用户自定义 型号：DIN11 IBF Fu-P1-Vu

注意事项:

1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。

3、当用表笔直接测量信号时，请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时，安装间距≥10mm。

6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。

7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品2年，在此期间，本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。

8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。

9、产品规格更新时恕不另行通知。

保修：

本产品自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。

版权：

如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。

商标：

本说明书提及的其他商标和版权归各自的所有人所有。

通用参数

注： 频率输入采用5V的TTL电平效果。
