| 加工定制：是 | 品牌：IBF | 型号：U2-P1-O1 |
| 产品认证：ROHS |
模拟信号磁电隔离放大器
贝福隔离放大器是将直流电压、电流信号按线性比例转换成互相电隔离的不同直流电压或电流信号的仪器。隔离变送模块主要应用于高共模电压环境下的信号变送，对被测对象和数据采集系统予以隔离，从而提高共模抑制比，同时保护电子仪器设备和人身安全。在测量设备、医疗电子设备、电力设备等方面被广泛应用。

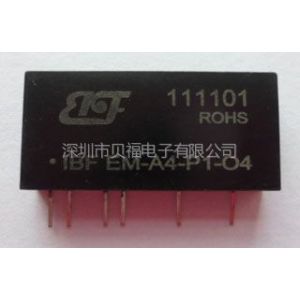

IBF EM系列隔离放大器是一种磁电隔离的混合集成电路，该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。与光电隔离的产品相比，抗EMC（电磁干扰）能力较差，特殊使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到5000VDC绝缘电压。IBF EM系列产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离转换功能。
2.隔离放大器-应用举例:
直流电流 / 电压信号的隔离、转换及放大 工业现场信号隔离及长线传输 模拟信号地线干扰抑制及数据隔离、采集 4-20mA(0-20mA)/0-5V等信号的隔离及变换 仪器仪表与传感器信号收发 非电量信号变送 信号远程无失真传输 电力监控、医疗设备隔离安全栅 |
传感器4-20mA等模拟信号一进二出、
二进二出隔离信号的功能实现
3.隔离放大器-产品特点：
无需外接电位器等其它元件，免零点和增益调节
电源、信号：输入/输出 3000VDC 三隔离 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电 |
0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V等电压信号
0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA
等电流信号之间的相互隔离、放大及转换
工业级温度范围: -45~+85 ℃ |
